mini LED芯片刺晶工藝對錫膏有什么要求？

近幾年mini LED爆火，由于其性能優秀，能大幅度提高顯示器的使用體驗，而受到廣大消費者的鐘愛，各大顯示器廠商都相繼研發mini LED的產品，并大力生產推出。錫膏作為新型焊接材料自然也不會缺席mini LED顯示器的制造，今天我們就來聊一聊mini LED芯片刺晶工藝對錫膏有什么要求？

什么是刺晶工藝？

刺晶工藝是在mini LED制造過程中所用到的其中一種工藝，是指將mini LED芯片通過刺穿晶圓并將芯片轉移到另一個基板上的技術。這種技術的優點在于可以實現高密度的mini LED芯片制造，同時保證芯片的質量和穩定性，與傳統的COB技術相比，mini LED的芯片尺寸更小，像素密度更高，因此可以實現更高的分辨率和更好的色彩表現。

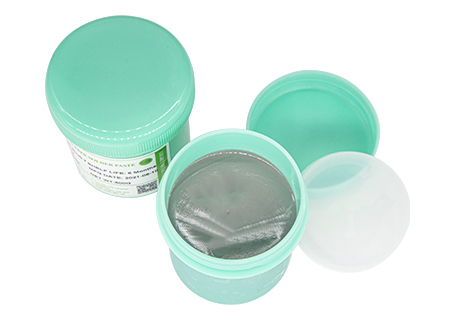

錫膏在這個過程中起到什么作用？

在mini LED芯片刺晶轉移的工藝過程中，錫膏的主要作用就是幫忙把mini LED芯片固定在基板上，以便進行后續的加工和封裝。

具體來說，錫膏作為一種導電性較好的粘合劑，通常由導電顆粒、樹脂和溶劑等成分組成。在mini LED芯片刺晶轉移的過程中，錫膏的導電性能不僅可以保證mini LED芯片與基板之間的電信號傳遞，確保mini LED顯示器和背光源的正常工作，同時錫膏的黏性和粘度也可以幫助mini LED芯片固定在基板上，防止其在后續加工過程中偏移或者脫落。

綜上所述，錫膏在這個過程中起到了提高mini LED芯片可靠性和穩定性的作用，保證mini LED顯示器 和背光源的高品質與長壽命。

mini LED芯片刺晶工藝對錫膏有什么要求？

根據上面所講可以知道，在mini LED芯片刺晶轉移工藝的過程中，對錫膏的粘著力與導電性方面有著一定的要求。

粘著力方面：錫膏具有足夠強的粘著力才能將mini LED芯片牢牢地粘在基板上，以確保工藝過程中不會出現偏移或者松動脫落。當然，錫膏的粘著力也不能過強，否則可能會導致mini LED芯片在后續的加工過程中難以去除，需要根據基板材料的性質和表面狀態靈活更換，較為光滑的表面就需要粘著力大的錫膏，以確保芯片的穩定性；而如果基板較為粗糙則需要粘著力稍小的錫膏，以便在后續加工中容易去除。
